Заключительный этап связан с покрытием купола, что находится прямо над Молитвенным залом «Джума-эль-Джазэр».

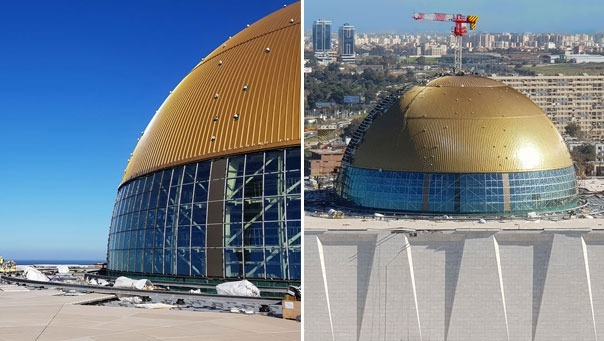

Высота 26 метров, диаметр 51 метр– это лишь часть параметров, что подчеркивают внушительность конструкции. Основа купола находится на отметке 44 метра от уровня земли (абсолютная высота купола 70 метров) – подлинный великан в золотом одеянии, царственно покоящийся на капителях колонн Молитвенного зала.
Структурный стальной «скелет» состоит из ряда пересекающихся 8 полуарок, расположенных перпендикулярно друг к другу. Оболочка самих арок имеет 21 сегмент 5 разных геометрических форм. Чтобы покрыть 4000 кв.м. металлической конструкции купола было использовано два вида материалов: стекло у основания (1000 кв.м.) и алюминий для покрытия остальных 3000 кв.м.
Полную водонепроницаемость алюминиевой кровли гарантирует система Riverclack® с эксклюзивной окраской “Graceful Gold”. В ближайшее время на кровлю с помощью специальных суппортов будут установлены декоративные элементы из фиброцемента. Для реализации сферической формы купола потребовались инновационные кровельные картины RC® Sihouette (Силуэт), специально разработанные для устранения трудностей, связанных с двойной кривизной.
В процессе проектирования перед компанией Iscom Spa, помимо кровельного пирога, стояла задача разработать ряд других решений, среди которых – расположение водосборного лотка у остекленной поверхности и организация выхода на кровлю прямо со шпиля на вершине купола.
Высота 26 метров, диаметр 51 метр– это лишь часть параметров, что подчеркивают внушительность конструкции. Основа купола находится на отметке 44 метра от уровня земли (абсолютная высота купола 70 метров) – подлинный великан в золотом одеянии, царственно покоящийся на капителях колонн Молитвенного зала.
Структурный стальной «скелет» состоит из ряда пересекающихся 8 полуарок, расположенных перпендикулярно друг к другу. Оболочка самих арок имеет 21 сегмент 5 разных геометрических форм. Чтобы покрыть 4000 кв.м. металлической конструкции купола было использовано два вида материалов: стекло у основания (1000 кв.м.) и алюминий для покрытия остальных 3000 кв.м.
Полную водонепроницаемость алюминиевой кровли гарантирует система Riverclack® с эксклюзивной окраской “Graceful Gold”. В ближайшее время на кровлю с помощью специальных суппортов будут установлены декоративные элементы из фиброцемента. Для реализации сферической формы купола потребовались инновационные кровельные картины RC® Sihouette (Силуэт), специально разработанные для устранения трудностей, связанных с двойной кривизной.
В процессе проектирования перед компанией Iscom Spa, помимо кровельного пирога, стояла задача разработать ряд других решений, среди которых – расположение водосборного лотка у остекленной поверхности и организация выхода на кровлю прямо со шпиля на вершине купола.
